| 品牌：晓网 | 型号：WLT2408Z | 支持网络：zigbee |
| 频段(MHz)：2.380GHz~2.500Ghz | 发射功率(W)：8dBm | 短信息模式：都可以 |
| 外形尺寸(mm)：27×48mm |
产品概述
WLT2408Z模块是广州晓网电子出品的WLT系列ZigBee数据传输模块，具备8dBm输出功率，视距传输距离可达500米（@5dbi天线），工作频段2.380GHz~2.500Ghz，除 ZigBee的16个标准通道外，还有 9个扩展频段，可以有效避开WIFI、蓝牙等其他2.4G 信号干扰。
广州晓网电子为WLT2408Z用户提供mesh对等无线路由协议，无组网延时，采用时间空间权值均衡原则，路由时间短，通讯稳定可靠。

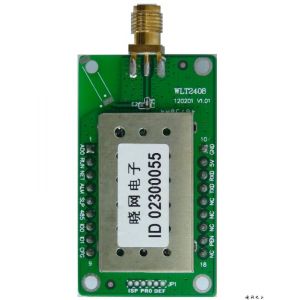

产品图片：
基本参数
功率：-50~+8dBm
供电电压：3.0~5.3V
接口类型：SMA
数字接口：UART,GPIO,AD
视距传输距离：500 米@5dbi天线
功耗：发送时峰值 46.8mA，接收时37mA
存储温度：-40℃至+105℃
工作温度：-40℃至+85℃
尺寸： 27×48mm
性能特点：
? 串口TTL电平，波特率范围 1200bps ~ 115200bps；
? 工作频段2.380GHz~2.500Ghz，共25个物理频段，可***避免自身的频段干扰，也可用扩展频段避开WIFI和蓝牙的干扰；
? 射频特性：输出功率：+8dBm，接收灵敏度：-98dBm，链路预算：106dBm
? 两字节PanID，支持 65536个网段，不同网段中，可以从软件上区分出网络，互不干扰；
? 两字节本机地址【目标地址】，同一个物理网段、同一个PanI内，可有65536个ZigBee节点；
? 发送模式：支持具备应答机制的单播模式和所有节点都收到的广播模式。
? 串口参数【波特率、数据位、校验位、停止位】均可配置：
? 传输速率：250Kbps、500Kbps 和 1Mbps 可选；
? 发送功率，-50dBm ~ +8dBm 可选；
? 自动重试机制：数据因为外界干扰发送失败时，设备会自动按照设置的重试次数和重试间隔重新发送，如数据量小但重要性非常高，可增加重试次数，保障数据通讯质量；
? 输入电压：3.0~5.3V；
? 工作电流：46.8mA@DC5V；
? 工作温度：-40℃ ~ +85℃；
产品应用：
? 无线智能路灯 ? 无线抄表系统
? 无线串口方案 ? 无线双向对讲系统
? 工业无线通讯 ? 无线智能公交
? 酒店信息化 ? 无线农田灌溉系统
? 餐厅无线点送餐系统 ? 城市亮化工程
? 有源卡人员定位
| 产品型号 | 备注说明 |
| WLT2408Z-S | SMA标准天线座 |
| WLT2408Z-U | U.FL小天线座 |
| WLT2408Z-W | 鞭状天线 |
配件列表 | 备注说明 | |
3dbi全向ZigBee天线 | | 长度：11cm 接头类型：SMA内螺纹公头 驻波比：<1.5 应用于WLT2408系列，视距传输距离300米，应用于WLT2422为1.5公里 |
5dbi全向ZigBee天线 | | 长度：25cm 接头类型：SMA内螺纹公头 驻波比：<1.5 应用于WLT2408系列，视距传输距离500米，应用于WLT2422为2.5公里 |
3dbi ZigBee吸盘天线 | | 长度：15cm 接头类型：SMA内螺纹公头 驻波比：<1.5 馈线长度：1.2米 |
馈线 | | U.FL母头转SMA外螺纹母头 衰减:<0.5dbm 应用于U.FL小天线座产品，标准长度5cm，非标长度可定制 |
